箱式變電站簡稱箱變，是現今配電系統比較經濟、合理、安全、科學的一種配電裝置，箱變高壓側為10( 6 ) kV，低壓側為0.4kV三相交流50Hz戶外成套設備，它集高壓開關、變壓器低壓開關及智能控制于一體的具有預裝和可移動的配電裝置。

XB-10系列箱變系我公司總結多年來對箱式變電站的生產制造、現場服務和運行維護經驗的基礎上，采用國內先進的電器設備及技術工藝，設計開發出的新式箱變產品，除具有普通箱變的經濟、安全、緊湊等特性外，還能滿足頻繁吊裝移動、防外力破壞的需要。

此種箱變結構緊湊、占地面積小、投資省、建站周期短，箱體重量輕?？蛇w移、浪費少、成套性強、安裝使用方便，可多次移動使用。

外殼外觀和外殼材質可根據用戶需求設計制作，能實現與城市環境、環境保護相完善匹配、實現與周邊環境和諧相融合。其中金屬外殼箱變及非金屬外殼箱變均具有極強的機械彎性、抗沖擊、抗拉強度。抗腐蝕性好，可防腐20年以上?？贡?、抗低溫、具有極強的隔熱、防潮及阻燃能力。

箱變結構緊湊、占地面積小、投資省、建站周期短，使用壽命長，防太陽熱輻射，可遷移、浪費少、成套性強、安裝使用方便，可反復吊裝使用，并可任意配置各種通信設備、綜合自動設備、圖像監控設備、負荷控制設備等。

1、XB-10箱式變電站供貨范圍：(KVA)

30、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600。

2、使用條件

箱式變電站可以在以下條件下使用、在額定容量下持續運行。

a.使用位置∶戶外

b.海拔高度：≤1200m

c.環境溫度︰

最高氣溫：40℃

最熱月平均溫度：30°

最高年平均溫度：20°

最低氣溫：-40℃

d.相對濕度

在25℃時，空氣相對濕度不超過95%，月平均不超過90%。

e.安裝環境

安裝環境應無明顯污穢、無爆炸、腐蝕性氣體和粉塵，安裝場所應無強烈震動沖擊等。

f.電源電壓的波形近似于正弦波。

g.三相電源電壓應大致對稱。

除上述正常使用條件外的其它使用條件按GB1094.1、GB/T11022、GB/T14048.1和GB7251.1標準規定。

3、主要技術參數

1）額定電壓

高壓側額定電壓(KV ) 10。

高壓側設備最高電壓(KV ) 12。

低壓側額定電壓(KV ) 0.4。

輔助回路額定電壓(Kv ) 0.22，0.38。

2)變壓器可選用S9或S11型油浸式變壓器、S9-M或S11-M型全密封變壓器、SC9或SC11型干式變壓器，額定容量、電壓組合、聯結組標號及性能均符合其相關標準的規定。

3 )性能參數的允許偏差

變壓器性能參數的實測值與規定值之差，不超過表1的規定。

表1∶性能參數的允許偏差

4)高壓配電裝置 高壓選型

a、高壓開關選型∶進口SF6負荷開關（配置SFLAJ-10碰撞式熔斷器)

b、技術參數： 額定電壓∶ 10Kv

最高電壓： 12KV

額定頻率∶ 50Hz

額定電流∶400、630、1250 ( A )

額定短路關合電流：25、40、50、62.5 ( Kv)

1min工頻耐受電壓︰相間、相對地42KV

                                  隔離斷口48KV

雷電沖擊耐受電壓：相間、相對地95KV，隔離斷口110KV。

機械壽命： 5000次

c、SFLAJ-10碰撞式熔斷器技術參數（配置高敏熔絲，留備用熔絲，一用一備)

額定電壓︰ 10KV

最高電壓︰ 12KV

額定電流： 40A

額定頻率∶5OHz

熔絲額定電流：40A

額定開斷電流： 20KA

d、接地及帶電顯示及過電壓保護

高壓電器在規定部位裝設接地開關和帶電顯示器。

過電壓保護∶在母線部位安裝氧化鋅避雷器。

e、變壓器采用多功能保護器保護。

②進線方式：電纜；出線方式∶銅母排。

③計量方式∶計量柜內裝有電子式電度表。

④高壓電器設備設有完善的電氣和機械連鎖裝置，滿足五防要求。

⑤高壓室所有連線均有明顯的相別標記。柜門標有主回路線路圖及操作和注意事項，并安裝有便于觀察的觀察窗。各信號反饋均裝有儀表顯示。

5)低壓配電裝置

①低壓主回路方案：見“YXB-10型箱式變電站安裝使用說明書”。

②低壓主開關類型和型號∶低壓框架式斷路器CW-□

低壓分開關類型和型號∶低壓塑殼斷路器M1-□

③0.4KV塑殼斷路器M1-□主要技術參數︰

額定電壓：400v

額定絕緣電壓：800v

額定電流：400、200、100 ( A)

額定開斷電流：50KA

額定熱穩定電流：80KA

熱穩定時間：1S

機械壽命：10000次

額定短路電流開斷次數：3000次

合閘時間：≤0.08S

分閘時間：0.025S

飛弧距離：0mm

極數：3P

絕緣水平：1min工頻耐受電壓∶2.5KV（對地、相間、斷口)

安裝方式∶固定式

儲能方式：手動操作

④接線方式

進線方式：銅母排；出線方式：電纜。

⑤計量方式：總柜裝設電子式電度表

⑥低壓電器設備連線均有明顯的相別標記。柜門標有主回路線路圖及操作和注意事項。各信號反饋均裝有儀表顯示。電容補償采用自動投切裝置。具有變壓器綜合監測功能，具有紅外抄收功能并可通過RS485向外傳輸。

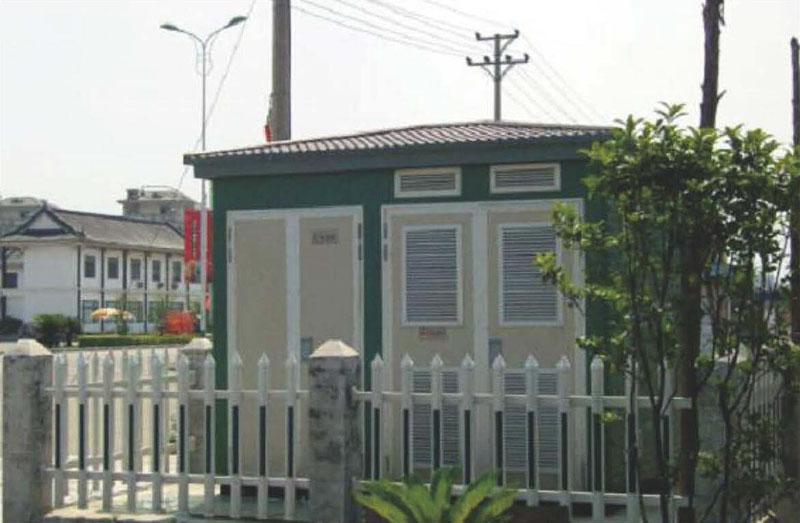

4、產品案例
